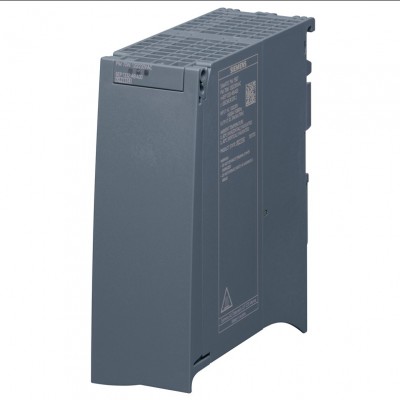

电源 SIMATIC PM 1507/1AC/24VDC/3A
SIMATIC PM 1507 24 V/3 A 调节型电源 用于 SIMATIC S7-1500 输入：AC 120/230 V 输出：DC 24 V/3 A
| 输入处 | ||
| 电网的形状 | 单相交流 | |
| 供电电压 AC 时 | 范围自适应 | |
| 供电电压 | 120 V/230 V | |
| 输入电压 1 AC 时 | 85 ... 132 V | |
| 输入电压 2 AC 时 | 170 ... 264 V | |
| 超广域输入 | 否 | |
| 过电压的过载能力 | 2.3 ×V额定输入 ，1.3ms | |
| 跨接时间 输出电流额定值中 在电网停电时 最小值 | 20 ms | |
| 工作条件 断电桥接方式 | Vin = 93/187 V时 | |
| 电网频率 | 50/60 Hz | |
| 电网频率 | 45 ... 65 Hz | |
| 输入电流 | ||
| ● 输入电压额定值为 120 V 时 | 1.4 A | |
| ● 输入电压额定值为 230 V 时 | 0.8 A | |
| 电流限制 接通电流 25 °C 时 最大值 | 23 A | |
| 接通电流极限持续时间 25 °C 时 | ||
| ● 最大值 | 3 ms | |
| I2t 值 最大值 | 1.3 A²·s | |
| 保险丝规格 | T 3,15 A/250 V (不可用) | |
| 保险丝规格 电源线内 | 建议微型断路器：10A特性曲线B 或6A特性曲线C | |
| 输出 | ||
| 电压波形 输出端上 | 调节后、零电位直流电压 | |
| 输出电压 DC 时 额定值 | 24 V | |
| 输出电压 | ||
| ● 输出端 1 上 DC 时 额定值 | 24 V | |
| 可调整输出电压 | 否 | |
| 相对总公差 电压 | 1 % | |
| 相对调节精度 输出电压 | ||
| ● 输入电压缓慢波动时 | 0.1 % | |
| ● 欧姆负载缓慢波动时 | 0.1 % | |
| 剩余波纹度 | ||
| ● 最大值 | 50 mV | |
| 电压峰段 | ||
| ● 最大值 | 150 mV | |
| 显示方式 针对正常运行 | 绿色 LED 说明 24 V 正常；红色 LED 说明出现故障；黄色 LED说明处于待机模式 | |
| 输出电压特性 接通时 | V输出无超调（软启动） | |
| 动作延迟时间 最大值 | 1.5 s | |
| 电压升高时间 输出电压 | ||
| ● 典型 | 10 ms | |
| 输出电流 | ||
| ● 额定值 | 3 A | |
| ● 测量范围 | 0 ... 3 A | |
| 输出的有效功率 典型 | 72 W | |
| 瞬时过载电流 | ||
| ● 启动期间短路 典型 | 12 A | |
| ● 运行期间短路 典型 | 12 A | |
| 过电流持续过载时间 | ||
| ● 启动期间短路 | 70 ms | |
| ● 运行期间短路 | 70 ms | |
| 设备并联 | 是 | |
| 并联设备的数量 增加功率 | 2 | |
| 效率 | ||
| 百分比效率 | 87 % | |
| 损耗功率 [W] | ||
| ● 输出电压额定值时 输出电流额定值中 典型 | 11 W | |
| 控制 | ||
| 相对调节精度 输出电压 输入电压快速波动 +/- 15 % 典型 | 0.1 % | |
| 相对调节精度 输出电压 欧姆负载阶跃时 50/100/50 % 典型 | 1 % | |
| 相对调节精度 输出电压 欧姆负载阶跃时 10/90/10 % 典型 | 3 % | |
| 调节时间 | ||
| ● 负载 10 % 阶跃至 90 % 时 典型 | 5 ms | |
| ● 负载 90 % 阶跃至 10 % 时 典型 | 5 ms | |
| ● 最大值 | 5 ms | |
| 保护和监控 | ||
| 防过压保护器规格 | 附加的控制回路，28.8 V 以下为限（控制） | |
| 输出的特性 短路保护 | 是 | |
| 短路保护规格 | 电子锁闭，自动重启 | |
| 电流限制动作值 | 3.15 ... 3.6 A | |
| ● 典型 | 3.4 A | |
| 安全 | ||
| 电位隔离 入口与出口之间 | 是 | |
| 电位隔离 | 符合 EN 60950-1 和 EN 50178 和 EN 61131-2 的 SELV 输出电压 | |
| 设备保护等级 | Class I | |
| 泄漏电流 | ||
| ● 最大值 | 3.5 mA | |
| ● 典型 | 0.4 mA | |
| 防护等级 IP | IP20 | |
